功能描述

一， 產品規格

1.1 產品簡介

本產品是一款市電互補太陽能控制器，獨特的分體設計，可根據負載功率的大小靈活的與開關電源進行組合，減小了系統體積和成本，更利于故障維修，紅外通訊接口及獨特的簡易配置器設置，性能穩定，是您太陽能發電市電互補系統應用的最佳選擇。

1.2 應用領域

12V系統：最大750WP太陽能板、40A以內直流負載的太陽能路燈、庭院燈及太陽能應用系統
24V系統：最大1500WP太陽能板、40A以內直流負載的太陽能路燈、庭院燈及太陽能應用系統

1.3 產品型號

HH-SD10D

HH:公司專用型號

SD:市電互補控制器

10:最大充電電流10A、20:最大充電電流20A、30:最大充電電流30A、40:最大充電電流40A

D:單路負載

1.4 基本參數

額定工作電壓        DC12V/24V自適應
自身功耗          靜態平均功耗5mA
最大充電電流        10A-40A
最大可接電池板       170WP-750WP（12V系統）/360WP-1500WP（24V系統）
最大承受電池板電壓     DC80V
最大放電電流         10A-40A
充電模式          MCT模式（電池板最大電流跟蹤）
工作模式          光控/光控＋時控/調試/常開/晨亮模式,支持三時段設置
蓄電池過充保護電壓     14.5V/29.0V（常溫，帶溫度補償）
蓄電池欠壓保護電壓     用戶可自行設定（出廠設定為10.8V/21.6V）
退出欠壓保護電壓      用戶可自行設定（出廠設定為12.5V/25.0V）
開燈電壓          用戶可自行設定（出廠設定為5V）
控制器的外殼材料      工業鑄鋁
控制器的外殼尺寸      97mm×82mm×21mm 、128mm×82mm×21mm
控制器的重量        280g-400g
防護等級          IP67

1.5 保護功能

1. 防水等級：IP67。

2. 蓄電池反接保護：蓄電池反接后系統不工作，但負載端有負電壓輸出。

3. 電池板反接保護：電池板反接后不損壞系統

4. 夜間防反充保護：晚上防止蓄電池通過電池板放電

1.6 過放與過放返回電壓

1. 過放電壓：11.0V

2. 過放返回電壓：前兩次為12.5V。

1.7 輸入特性

1. 額定輸入電壓：12V/24V自適應

2. 蓄電池輸入電壓范圍：10V ～ 34V

3. 太陽能電池板輸入電壓：＜80V

4. 電池板輸入功率：170WP-750WP /12V、360WP-1500WP /24V

5. 待機靜態功耗：<5mA

1.8 輸出特性

1. 最大輸出電流：每路10A-40A。

1.9 蓄電池充電

MCT模式（電池板最大電流跟蹤）

1.10 溫度補償

溫度補償： -3.0mv/℃/2V，溫度補償僅對提升充電、直充充電、浮充充電、充電返回電壓進行補償。

1.11 狀態指示

1.12 工作模式表

工作模式說明：

1，純光控模式；2，時控+光控模式；3，調試模式；4，常開模式 5，晨亮模式

1) 純光控模式解釋：系統正常情況下，當太陽光的光伏電壓小于參數設置的開燈電壓時，控制器將延時20秒自動開啟負載，當太陽光的光伏電壓大于參數設置的開燈電壓時，控制器將延時1分鐘自動關閉負載。

2)時控+光控模式解釋：系統正常情況下，當太陽光的光伏電壓小于參數設置的開燈電壓時，控制器將延時20秒根據設置的開燈時間段自動開啟負載，當太陽光的光伏電壓大于參數設置的開燈電壓，控制器將延時1分鐘自動關閉負載, 或者到了設置的時間段結束時，自動關閉負載。

3)調試模式解釋：系統正常情況下，當太陽光的光伏電壓小于參數設置的開燈電壓時，控制器將無延時自動開啟負載，光伏電壓大于蓄電池電壓后，控制器將進入充電狀態，該模式下，施工人員可以使用該模式，檢查系統接線是否正常。

4)常開模式解釋：系統正常情況下，負載保持開啟狀態，該模式下不受太陽光和時間段的控制，可以實現邊充電，邊放電的功能。

5)晨亮模式解釋：系統正常情況下，一段，二段按照時控+光控模式工作；晨亮?xí)r間段為：表示天亮之前的時間段，用戶可以自行設定。

1.13 尺寸大小

外觀尺寸 97×82×21、128×82×21

安裝尺寸 73×45

包裝尺寸

1.14 重量

凈重280g-400g

1.15 溫度特性

貯存溫度 -40℃ ～ +80℃

工作溫度 -35℃ ～ +65℃

冷卻方式 自然冷卻

1.16 版本信息

版本 修改內容 備注

V1.0 正式版

二， 接線方式

2.1接線步驟

注：本控制器是共正的，在接線時要注意！在控制器上有圖示，標注了接線位置！

1．將太陽能板，蓄電池，LED燈，市電DC的正極線并接在控制器的紅色線上；

2. 接負載，單個LED燈的負極接在控制器負載的第1根綠色線上；兩個LED燈的，第二個LED燈的負極接在控制器負載的第2根綠色線上；

3．將蓄電池的負極接在控制器的黑色線上,此時控制器的電源燈，紅燈亮起，過20秒后，控制器的放電黃燈亮起，同時負載LED燈會亮起，說明放電正常；

4．將太陽能板的負極接在控制器的藍色線上，控制器的光伏黃燈亮起，負載將延時1分鐘關閉，光伏黃燈閃碩，開始充電。如果您是晚上接線，控制器不會進入充電狀態，將維持第3步的放電狀態，直到控制器的放電時間結束；

5. 最后將市電DC的負極接在控制器市電DC輸入的黑線上，市電DC指示燈亮，接線完畢。

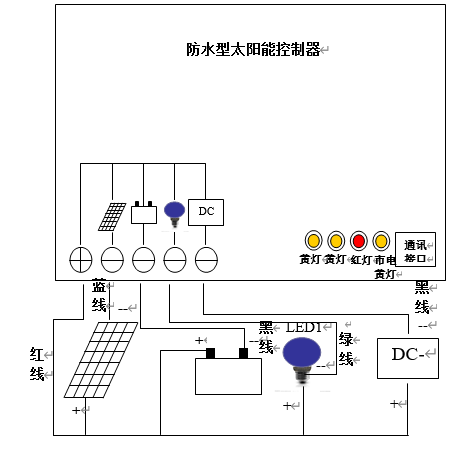

2.2 接線示意圖
